Комплекты ISOTOR 16
| Характеристики | |

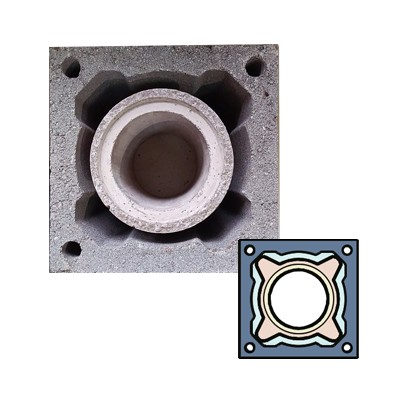

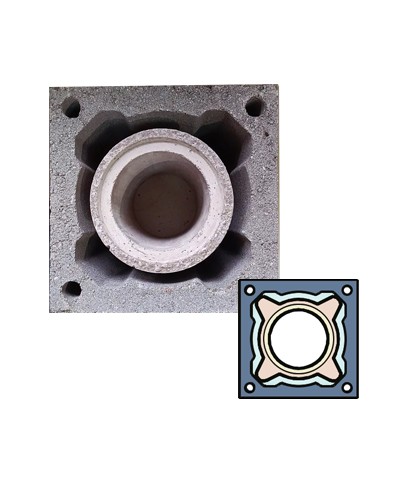

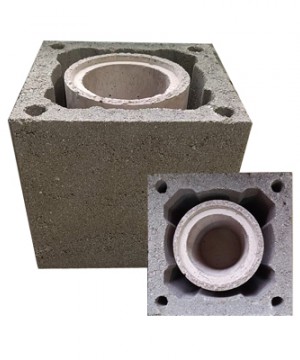

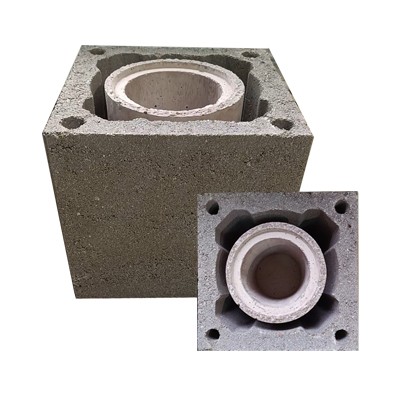

| Внешняя оболочка (модуль) | Керамзитобетон |
| Диаметр | 160 мм |
| Габариты модулей | 36х36х33 |
| Вес модуля | 110 кг |
| Шероховатость | 0,003 m |
| Газоплотность | N1 |
| Вид топлива | дрова, брикеты, пеллеты, уголь |
| Температура дымовых газов | 800 ° |
| Сопротивление теплопередачи | 0,354 m2 K/W |
| Внутренняя труба | жаростойкий минеральный композит |
| Прочность на сжатие | самонесущая высота макс. 22 м |
| Прочность на изгиб | высота дымохода над крышей (от последней верхней точки раскрепления, без усиления) не более 2 м |
| Горючесть | НГ |
| Морозостойкость / Влагостойкость | нуждается в атмосферостойком защитном покрытии |
| Тестовое давление | 40 Па |
Официальная документация
| Монтажная инструкция |   |
| Прайс-лист | |
Модификации и цены
| комплекты | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Высота | 4ПМ | 5ПМ | 6ПМ | 7ПМ | 8ПМ | 9ПМ | 10ПМ | 11ПМ | 12ПМ |
| Вес | 462 кг | 562 кг | 662 кг | 762 кг | 862 кг | 992 кг | 1092 кг | 1192 кг | 1292 кг |
| Поддонов | 2 шт. | 2 шт. | 2 шт. | 2 шт. | 2 шт. | 3 шт. | 3 шт. | 3 шт. | 3 шт. |
| Цена | по запросу | по запросу | по запросу | по запросу | по запросу | по запросу | по запросу | по запросу | по запросу |
Полное описание

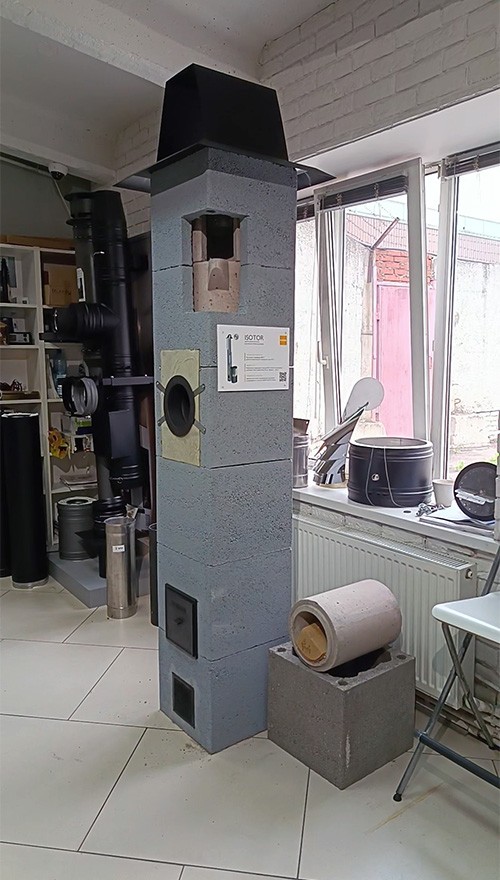

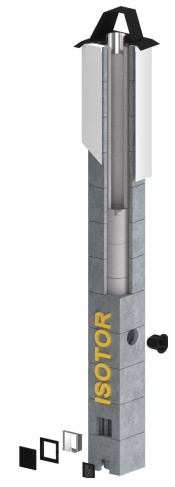

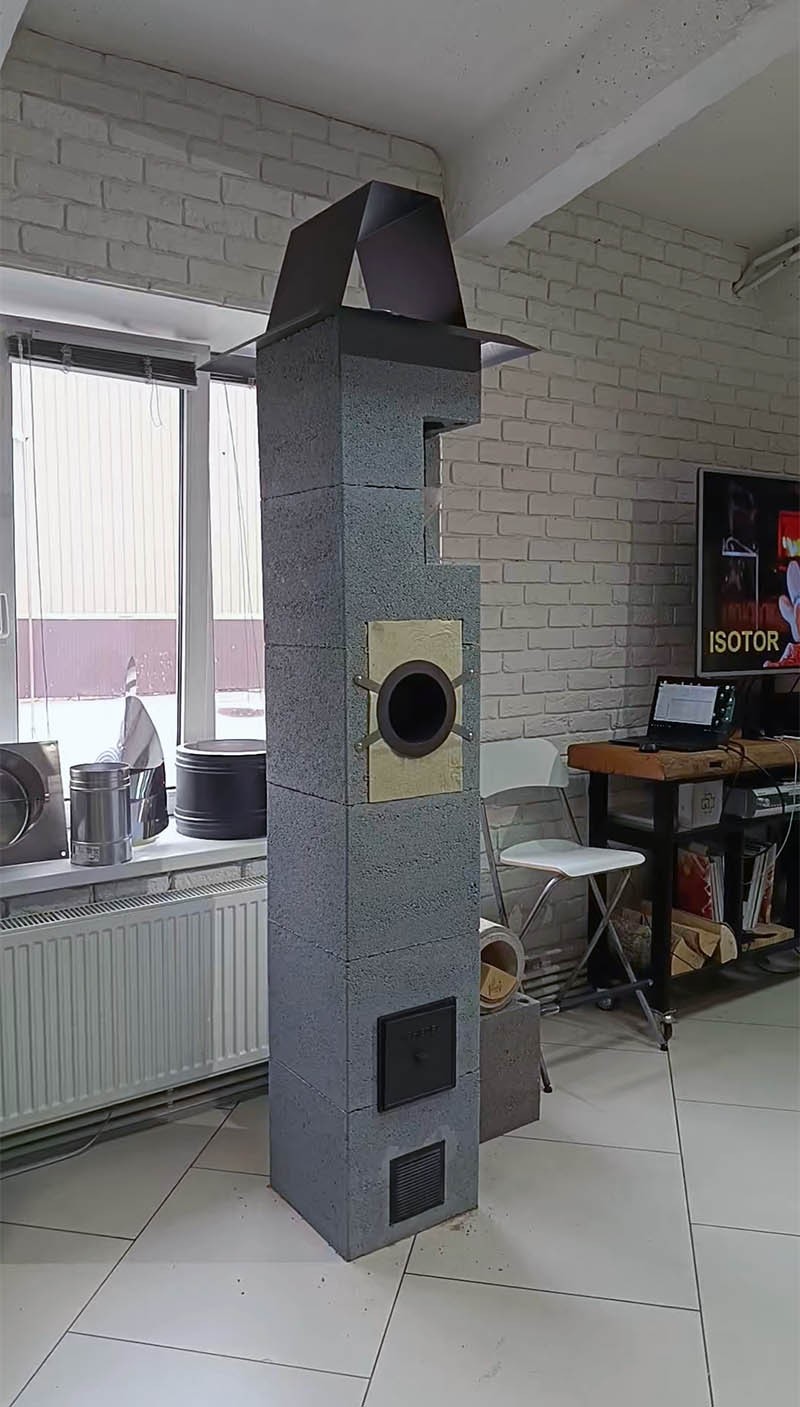

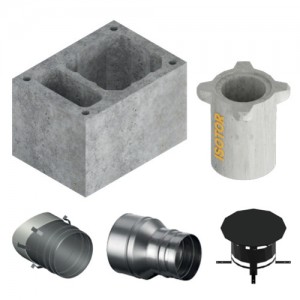

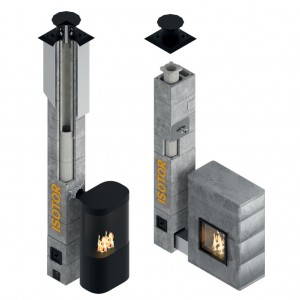

Дымоходная система SCHIEDEL ISOTOR состоит из: комплекта основания 3 пм ISOTOR (внешние оболочки, элементы труб, сажесборник, дверца и заглушка ревизии, вентиляционная решётка, смесь ISOTOR 25 кг, верхний комплект, адаптер подключения, передняя панель) и необходимого количества элементов труб для набора нужной высоты дымохода.

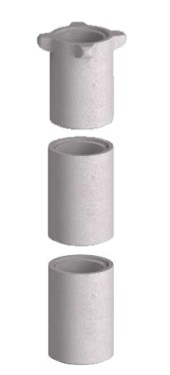

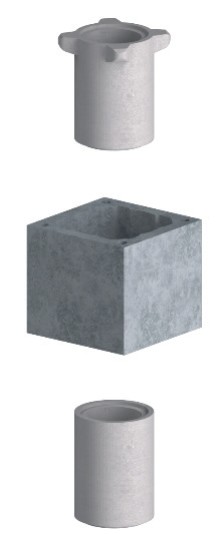

Система ISOTOR проектируется по следующему принципу: требуемая высота дымохода округляется в большую сторону с шагом 0,33 м (например, если высота дымового канала 5,20 м, то ее необходимо принять равной 5,33 м). Комплект снования ISOTOR имеет высоту три метра. Далее, каждый метр внутреннего ствола дымохода комплектуется из двух обычных труб и одной с диффузорами.

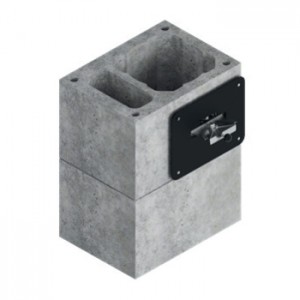

Комплект основания – это стартовый комплект трёх первых метров дымоходной системы. Он включает в себя следующие элементы:
• внешние оболочки и трубы
на высоту основания (3 метра);
• сажесборник (ёмкость для сбора золы);
• смесь ISOTOR 25 кг (на 7 метров высоты дымоходной системы);
• дверца и заглушка ревизии;
• вентиляционная решётка;
• верхний комплект;
• адаптер подключения;
• передняя панель.
|

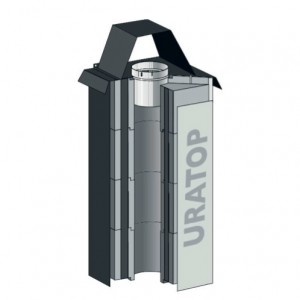

Верхний комплект – завершающая часть дымохода. Для правильной и долговременной эксплуатации теплогенератора и дымоходной системы ISOTOR рекомендуется защищать её внутренний канал от попадания в него атмосферных осадков с помощью зонтика или дефлектора. Часть дымового канала, которая выступает над кровлей и контактирует с окружающей средой, необходимо защитить от атмосферного воздействия: оштукатурить, обложить кирпичом, установить SCHIEDEL Uratop или короб из металла. Стандартный верхний комплект состоит из покровной плиты с закреплённым зонтом, выпускной гильзой и набором для крепления, устойчивым к коррозии и нагреву. Элементы выполнены из нержавеющей стали и окрашены термостойкой краской в чёрный цвет. Благодаря этому, оголовок дымохода сохранит эстетический внешний вид на долгие годы даже при активной эксплуатации теплогенератора. Для индивидуального оформления верхней части дымоходной системы можно использовать «верхний комплект по месту» (зонт закладывается отдельно). Данное решение можно применять как для одного дымового канала, так и для нескольких выходящих в одной точке стволов. Также, дополнительно на «верхний комплект по месту» можно установить заводской зонт-дефлектор. Заводской комплект подключения включает в себя две трубы (одна с диффузором, другая без него) с отверстиями заводского исполнения и две стандартные внешние оболочки. |
|
